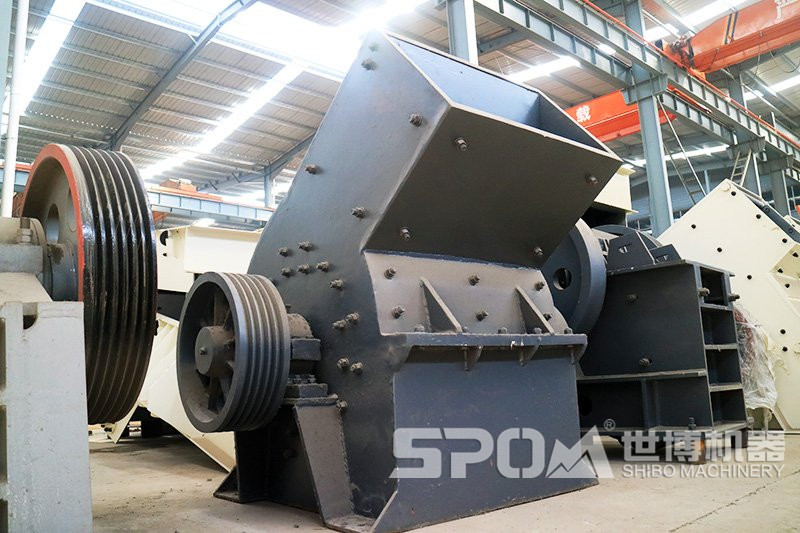

PCM160系列錘式破碎機

PCM160系列錘式破碎機是該系列機型的基本型，其主軸及傳動軸為甘油潤滑，由分配體、五根導油高壓膠管及相應的接頭等部件組成。工作原理為用手動甘油槍分別向配油板上的五個甘油咀注油，甘油由配油板經高壓膠管分別向各個潤滑部位注油，完成軸承潤滑工作。

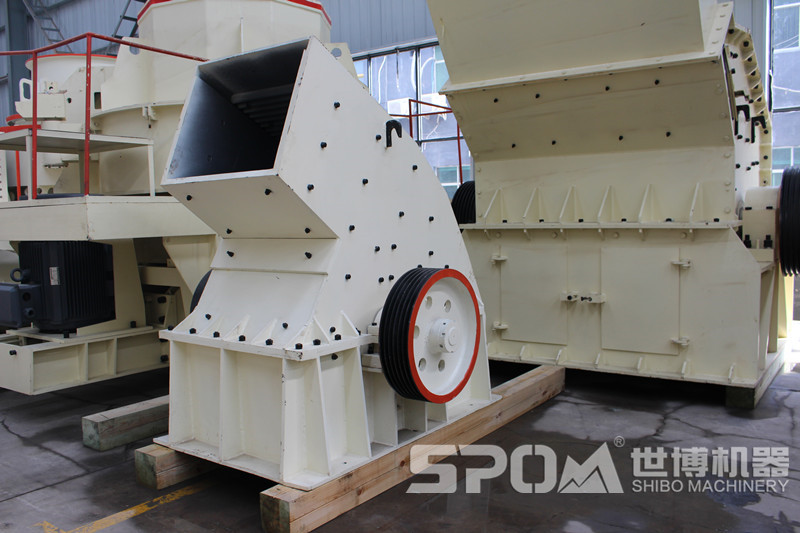

PCM160系列錘式破碎機

配套可選手動注油泵或電動注油泵，原理都是一樣的，潤滑系統結構雖簡單，但注油效果不好：一是選用手動甘油槍注油，壓力小、流量小、甘油咀對接處易泄漏失壓，二是系統用高壓軟管遠距離供油，膠管較短1米,較長4.5米,膠管內徑細且油路長，加注甘油難以到達潤滑部位，造成潤滑部位供油不良，嚴重時造成破碎機主軸軸承缺油而損壞。

選用手動注油泵或電動注油泵時，雖然注油壓力和流量有所提高，能夠滿足潤滑要求，但又存在新的問題，甘油泵需要安裝在破碎機體上，保護不好，容易損壞；泵體及外漏的甘油會吸附大量的煤塵，極易為井下煤塵所污染，造成油泵損壞；另一個問題就是手動或電動油泵必需有一個貯油室，在泵油時由泵產生的負壓向外抽油，甘油為非流體，井下溫度又偏低，造成甘油泵吸空，這樣打進的壓力空氣占據軸承潤滑儲油空間的，如不能及時發現，也將造成軸承缺油的嚴重后果，進而導致軸承損壞，影響工作面設備正常生產。

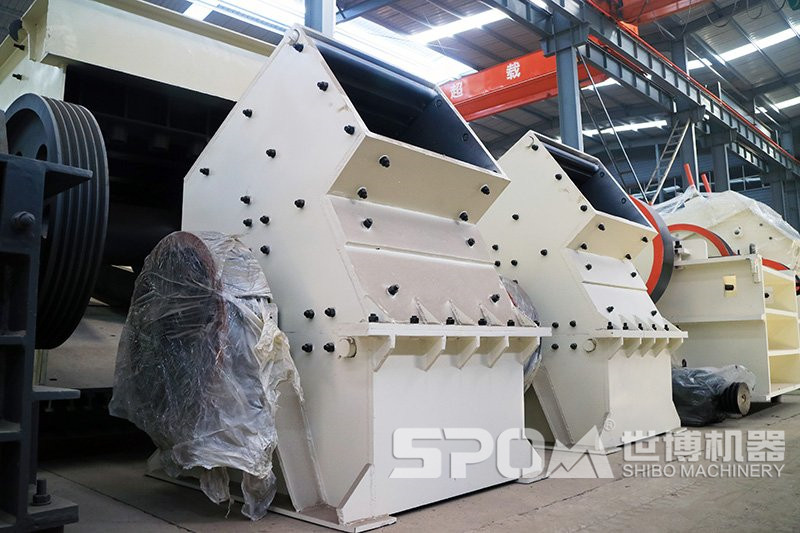

PCM160系列錘式破碎機

強制潤滑裝置的制作

針對上述PCM160型型錘式破碎機甘油潤滑系統存在的問題，我們開發研制了一種經濟實用的強制注油甘油潤滑裝置，主要有9個部件構成：1、底板，2、固定夾，3、動力油缸，4、聯接裝置，5工作油缸，6、螺扣端蓋，7、甘油，8、接頭，9、膠管。

PCM160系列錘式破碎機潤滑工作原理

將6螺紋端蓋打開，搬動操縱閥把，將3動力油缸活塞桿收回，活塞桿收回時，帶動5工作油缸的活塞收回到較左端。將準備好的甘油填加到工作油缸中，填滿為止，旋上螺紋端蓋，接好高壓膠管9。徐徐操縱操縱閥手柄，使動力油缸活塞桿慢慢伸出，觀察高壓膠管9的另一頭到看見干凈甘油流出為止，再將高壓膠管9接至潤滑部位的轉軸分配體的進油口2。壓力可選用乳化液泵的壓力，也可以用井下的壓力水做動力源，只要能推動動力油缸就行。注油時，將轉軸分配體1的手把6搬向要注油的膠管位置，操縱動力油缸活塞桿伸出，使工作油缸工作將甘油緩慢壓出，并派專人觀察潤滑部位，將油注到有新油頂出為止，依次轉動轉軸分配體手把，向所有潤滑點注油。

錘式破碎機

PCM160系列錘式破碎機潤滑注意事項

注油時，應操縱動力油缸活塞桿緩慢伸出，防止油壓過大損壞潤滑密封；當工作缸內的甘油全部壓出后，再次填加時，應先將序號9的KJ-10高壓膠管接頭處打開，再收回動力油缸的活塞桿，后將螺紋端蓋旋下，防止工作缸活塞縮回時產生的負壓將管內的甘油抽回。

注油結束后，將外部滲油擦拭干凈，用塑料布將強制注油裝置包好，防止煤塵侵入污染。

強制甘油潤滑裝置的制作。用報廢的任何型的液壓支架側推千斤頂均可改制，注甘油用，不需較高壓力，因此，千斤頂選用舊件即可。如注油量大可自選大一號的千斤頂。
